HFT中型线性阵列
选择产品:

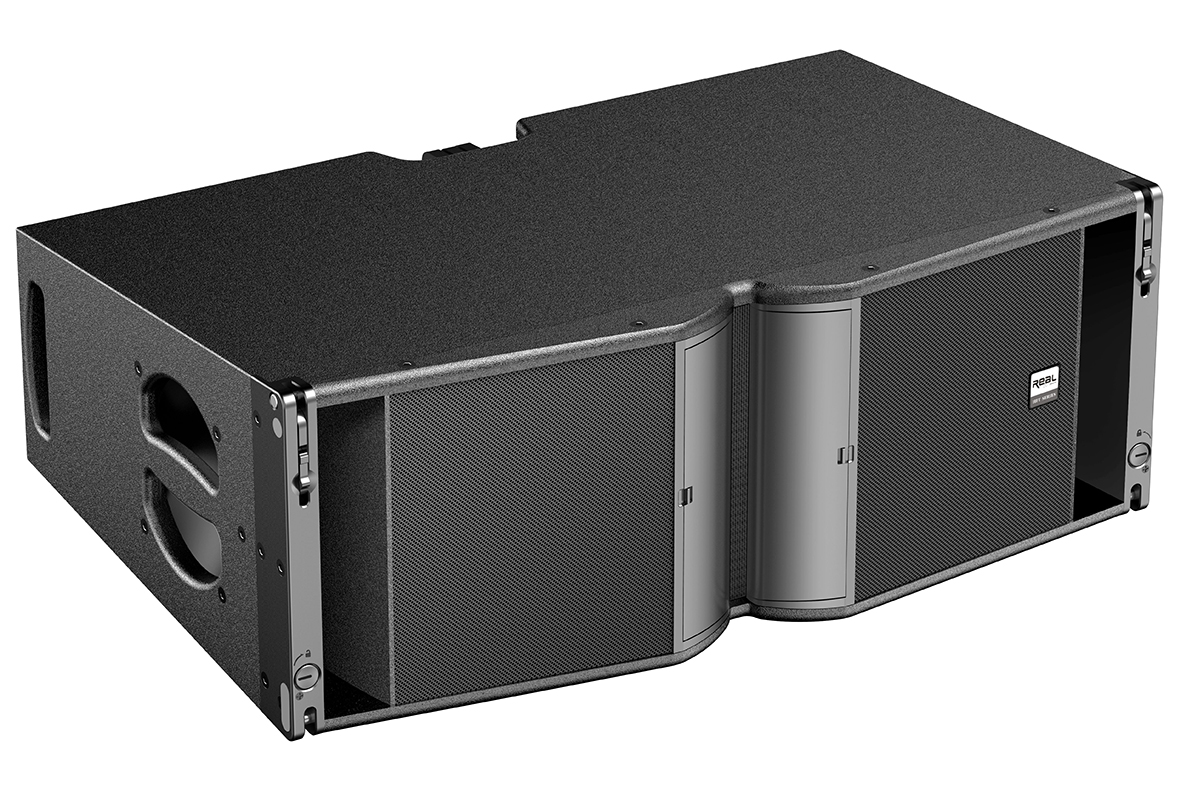

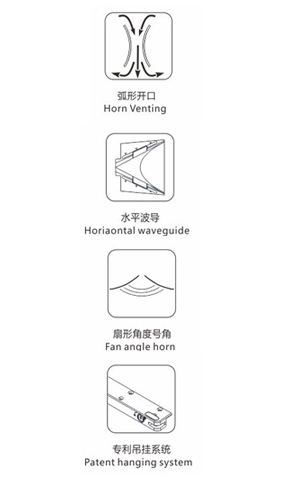

HFT-520P专有的号角有异常平滑和高度可靠的性能,RealSound(瑞耳嗓)消声室的精心研究成果,号角设计表现出恒量的指向性。专利设计提供4种水平覆盖角度,两个水平对称角度选择70度和110度,也提供两个非对称选择90度,可根据现场实际扩声要求来选择角度,严格控制高音水平指向。与110度设置相比,70度设置增加2dB。在工作频率范围内,可选的波束宽度在水平和垂直平面上都在严格的频率内保持一致,覆盖范围可以是完全适合任何受众群体的几何形状。因此,在规定的波束之外所有频率统一衰减,使旁瓣效应降至最低,均匀的可预测极性性能减少了在系统设计中,确保阵列的抵消性干扰保持最低。
采用厂家预制的程序,内置DSP通过电子分频器校正滤波器实现相位和频率响应,并带有驱动器保护设置,相位校正处理确保平坦的声学幅度和相位响应,从而产生杰出的脉冲响应和精确的声像。
HFT-520P所有低频部分全采用高效率钕铁硼驱动单元,并采用最佳调谐的弧形喇叭通风设计,以及内部采用先进的消除驻波设计和不需要的共振,同时最大限度地减轻重量并保持最大的刚性。 倒气端口经过无网格阻挡专业优化设计,可极大的降低倒气端口声阻和压缩异音等。 结果是令人印象深刻的低频扩展和输出能力,与这种尺寸的其他系统相比,减少了对单独的低音扬声器的需求。
HFT-520P众多的创新的技术几乎消除了可听范围内的破碎失真,从而实现非常平滑的扩展响应,而不会产生与传统设备相关的刺耳感。 高频垂直模式已经过数学优化,可以满足阵列内的理想行为要求。
和RealSound (瑞耳嗓) 所有箱体一样,HFT-520箱体由波罗的海桦木多层胶板做成,外观为坚固的黑色双组份聚料喷凃完成,以经受最苛刻的条件。音箱钢网由高档14衡量穿孔钢和IP55防水性极高的成品。
系统类型 | 三分频可调曲率线性声源(两分频推动) |
单元配置 |
低音:2 x 10寸钕铁硼可防水单元 中音:4 x 4寸钕铁硼可防水单元 高音:1 x 3寸压缩单元 |
额定功率 |
低音:600瓦 连续功率/2400瓦 峰值功率 中音:320瓦 连续功率/1280瓦 峰值功率 高音:80瓦 连续功率/320瓦 峰值功率 |
频率响应(-10dB) | 50Hz-20KHz |
相位响应 | 250Hz-20KHz±25° |
最大声压级 | 142dB |
额定阻抗 | 8欧 |
覆盖范围(HxV) | 水平对称70度/水平非对称90度/110度 x 垂直10度(注:取决于数量和阵列曲率) |

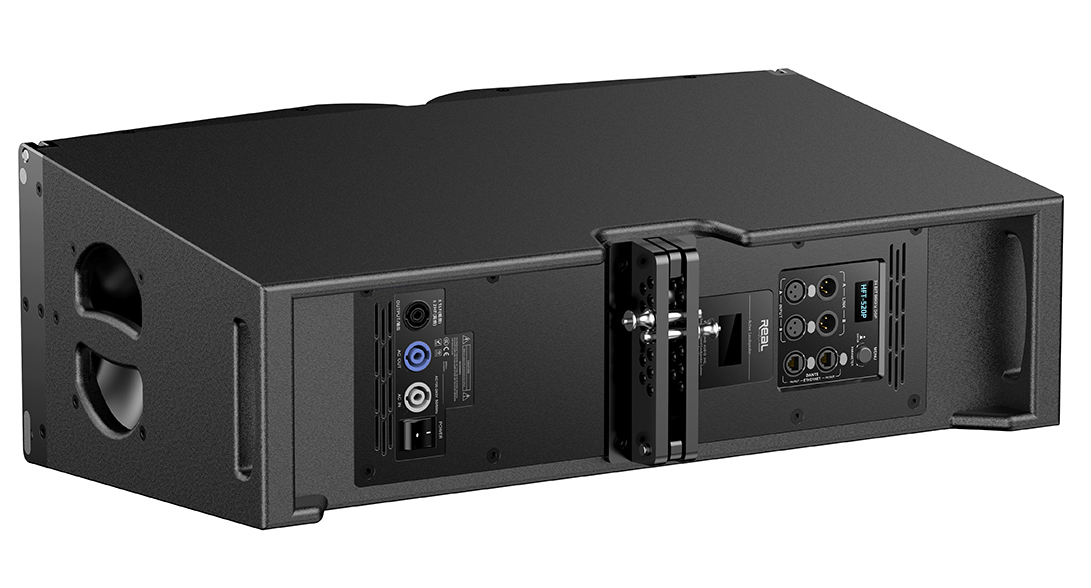

输入接口 | 2个 Neutrik 8芯座 |
箱体外壳 | 15mm桦木9层夹板 |
涂层 | 黑色耐磨粗点喷漆 |
钢网 | 穿孔钢网,外层加特殊网布 |
重量 | 30kg |

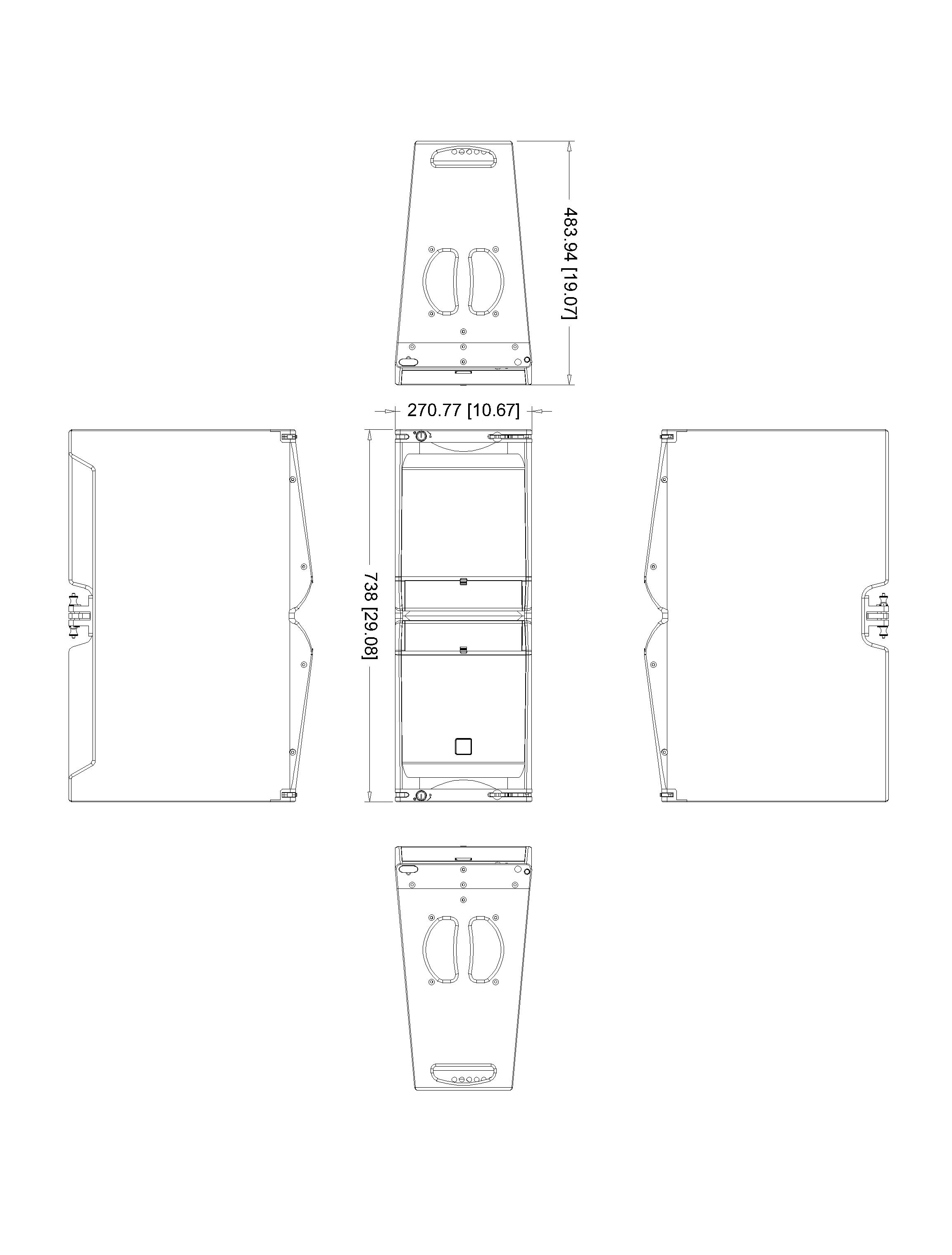

体积(高x宽x深) | 271 mm x 738 mm x 484 mm |
角度增加 | 0度至10度可调 |
输入方式 | 1±: 低音,2±: 中高音 |

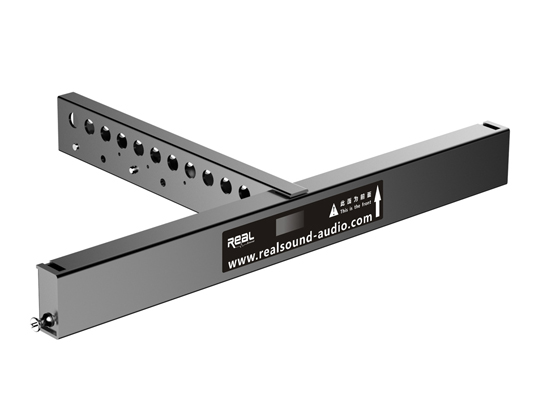

吊装方式 | 专利吊装系统 |
吊装说明 | 请在使用前参考HFT系列安装使用说明书 |
模式选择 | 提供4个标准模式 |
[功放介绍]
自适应的全球的高效率、高稳定性
最新一代单级功率因数校正设计允许在全球所有运行条件下实现最优和一致的性能。
最大限度地提高性能,最大限度地减少消耗
先进、成熟的SRM(智能轨道管理)技术,在任何负载条件下极大地降低空载功率消耗以及本底噪声,最大化提供系统的效能。
[高级性能]
Class-D技术就行业标准而言,质量,可靠性,坚固性和对细节的关注。 精确脉冲宽度调制(PWW)模块的设计保证最大化性能,高可预测性和免受相互调节的影响失真。强大而灵活的信号处理工具
兼容所有DSP解决方案和第三方DSP:
同时您可以定制模块符合您设计的方案:同时您可以定制模块符合您设计的方案:DSP软件可轻松进行调整与控制,并利用各种处理工具。从标准的Linkwitz-Riley分频器到FIR滤波器,从限幅器到延时,你的音箱将受到全面保护,你的产品将输出出众的音质。
[完整的保护]
IDL放大器模块配备了完整的保护电路:功率限幅器、过热关闭、短路
和过载保护、削波限幅器。
[紧凑、简洁]
电源、输出级、DSP和连接器都包含在一个紧凑轻便且受保护的机箱
中。保持较小尺寸的设计,保证灵活性
[功放参数]
类型: D 类 4通道
输出功率: 4 x 1000 瓦 8 欧功放
电源: 带功率因素校正 (PFC)的通用开关电源
额定功率需求: 100-240 V ±10%, 50-60 Hz
工作电压:90 V - 264 V
频率响应:20 Hz - 20 kHz (±0.5 dB) @ 1 W, 8 Ω
信噪比:> 112 dB (20 Hz - 20 kHz, A weighted)
串扰隔离:> 70 dB @ 1kHz
THD+N:< 0.02% from 1 W to full power (typically < 0.01%)
IMD:< 0.02% from 1 W to full power (typically < 0.005%)
输入阻抗:10 kΩ balanced
转换率:50 V/μs @ 8Ω, 输入滤波器通过
阻尼系数:> 5000 @ 100 Hz
DSP 架构:Analog Devices SigmaDSP? 50 MIPS
AD 转换器:Dual 24 bit 96 kHz Tandem? architecture
DA 转换器:Dual 24 bit 96 kHz Tandem? architecture
内部通信 :RS-485 protocol or DSP Programming Board
输入均衡器:Parametric, hi/lo shelving, band pass, band stop, all pass
5个参数均衡器:峰值,高/低架, 全通,带通,带阻,高/低通
输出均衡器:Custom FIR, parametric IIR: peaking, hi/lo-shelving, all-pass, band-pass, band-stop, hi/lo-pass
参数 FIR IIR 滤波器:峰值,高/低架, 全通,带通,带阻,高/低通
分频器:Butterworth, Linkwitz-Riley, Bessel or arbitrary asimmetric: 6 dB/oct to 48 dB/oct (IIR), linear phase (FIR), hybrid (FIR-IIR) Up to 170 ms output delay for time alignment
延迟幅器:Peak limiter, RMS limiter, frequency dependent RMS limiter
信号:2个卡侬输入、2个卡侬输出、2个网线485(可选带Dante )输入和输出
用户数据存储: 最多4个本地预置,无限制通
限幅器: 峰值限制器, RMS 限制器,频率偏移限制器,削波限制器,温度限制器
功放输出:1个通道接HF; 2个通道接MF; 3个通道接LF1; 4个通道接LF2;
-
HFT-520P CAD
